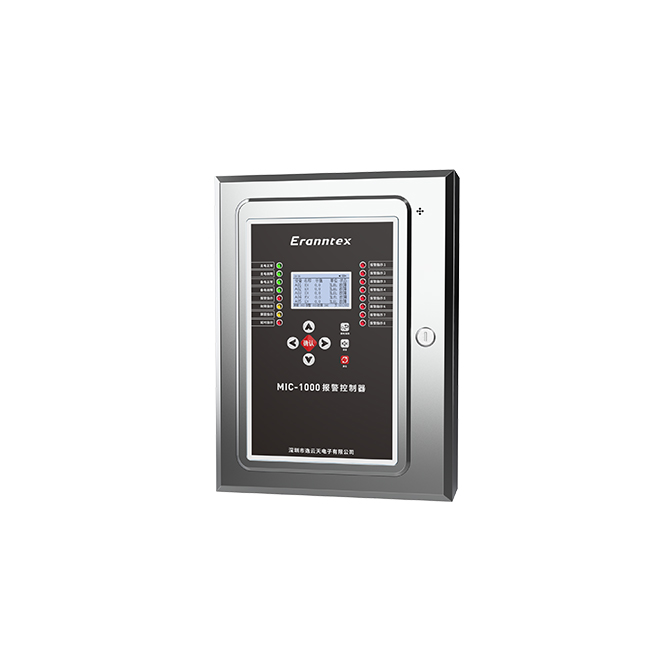

逸云天电子气体报警MIC-1000控制器支持RS485/4-20mA输入,在化工、矿山、密闭空间等场景中,能联动风机/电磁阀快速控风险,实现本地以及远程24小时安全监测,筑牢工业防线。3.5英寸液晶屏显(精度 ±0.1% FS),可切换中英文界面。具备三级声光报警、10万条数据记录(SD 卡支持),模块化设计可级联扩通道,适配多类监测设备。支持远程校准与数据上传,可选无线/以太网传输,符合GB 16808-2008标准。

MIC-1000气体报警控制器应用图示:

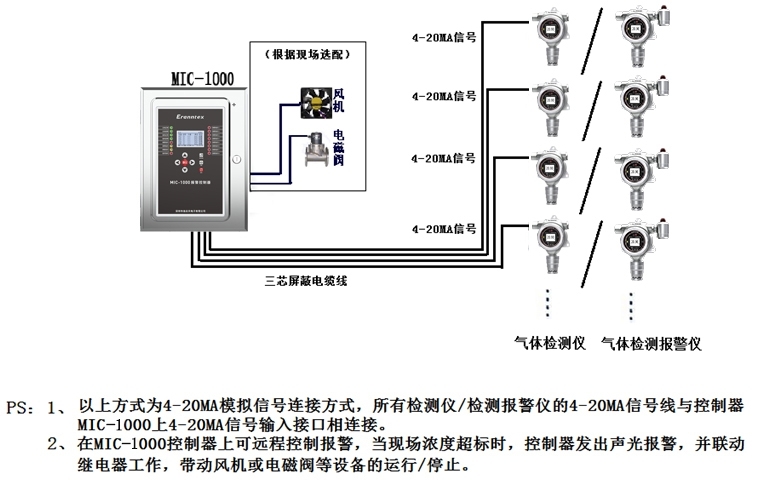

1 、气体检测仪/检测报警仪与控制器连接示意图(4-20MA信号)

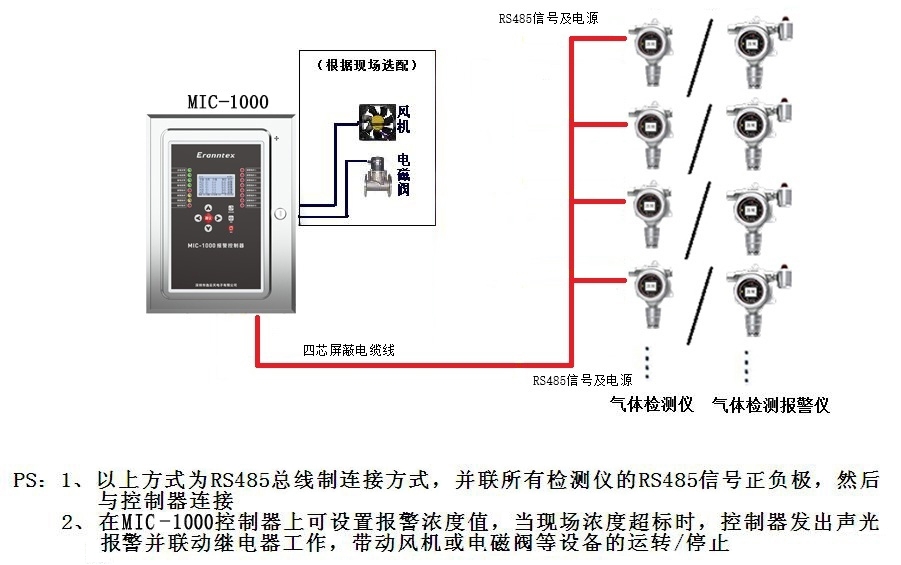

2 、气体检测仪/检测报警仪与控制器连接示意图(RS485信号)

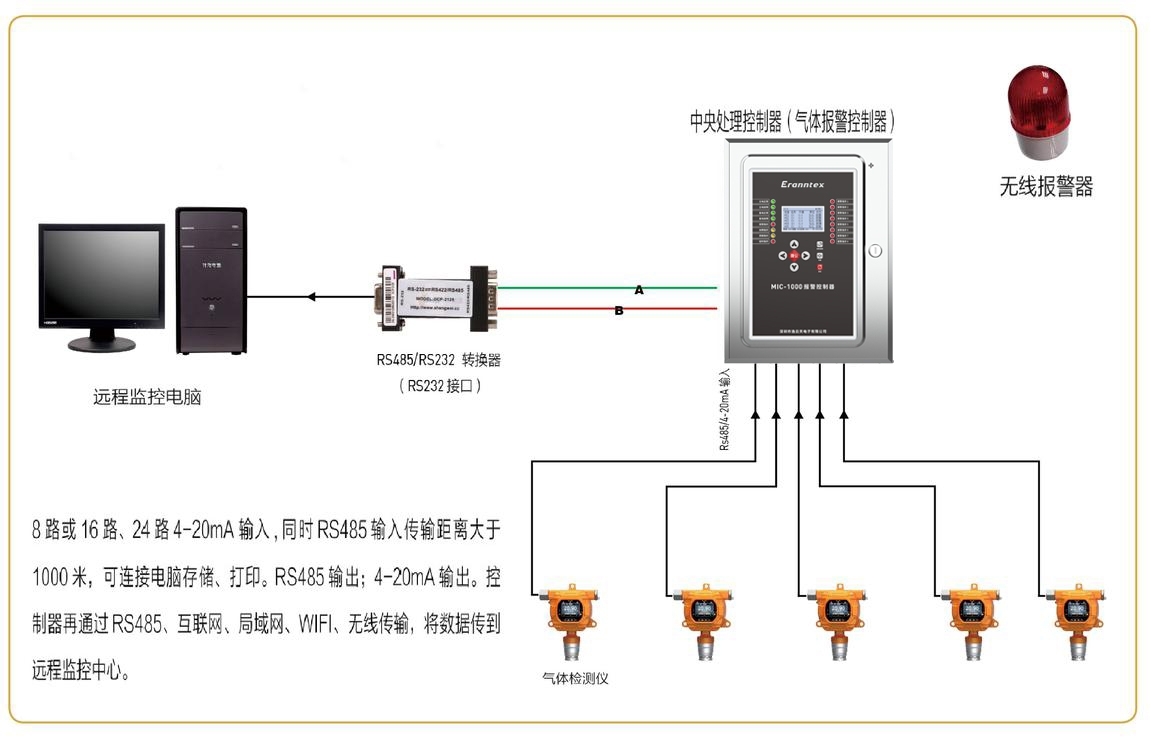

3、气体检测仪/检测报警仪信号集中到控制器与电脑连接示意图(4-20MA信号)
4、气体检测仪/检测报警仪信号集中到控制器与电脑连接示意图(RS485信号)

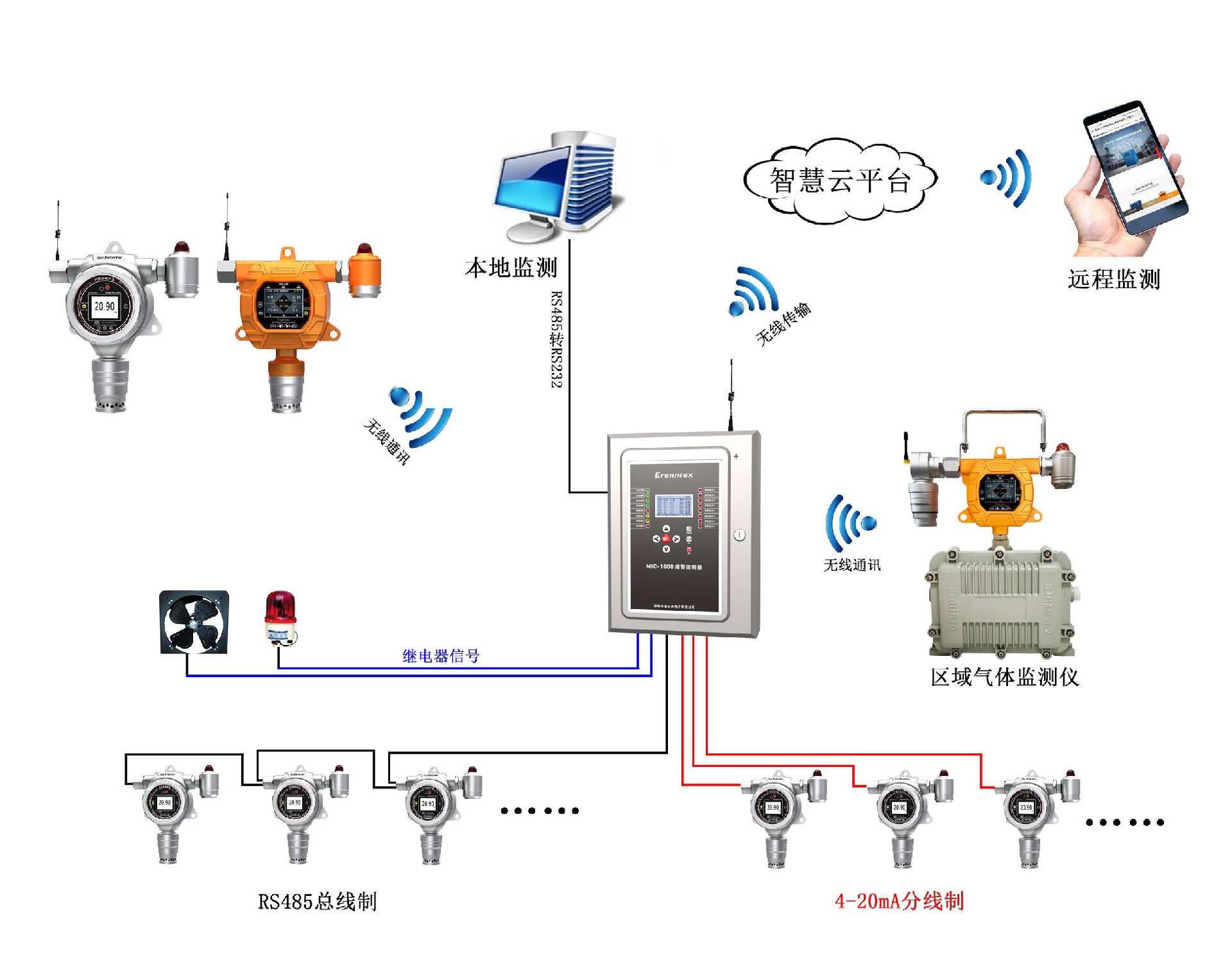

5、综合组网示意图

MIC-1000气体报警控制器技术参数:
信号输入 | RS485输入或4-20mA输入 |
输出信号 | RS485(标准MODBUS-RTU协议) |
显示范围 | 数字 0~99999 |
分辨率 | 1、0.1、0.01、0.001可选 |
显示精度 | ±0.1%FS |
显示方式 | 3.5英寸液晶屏 |
报警方式 | 声光报警,三级报警,每一回路可单独设定报警值 |
输出控制 | 标准为4+1组继电器触点输出(常开/常闭),触点容量10A/277VAC、12A/125VDC |
自动检测 | 线路断/短路检测、探测器各种状态,功能检测等 |
工作温度 | -20℃~+55℃,≤95%RH,非凝露场合使用 |
电 源 | AC220V(内置有AC220V转24VDC开关电源) |
最大功耗 | 2.5W/路 |
备用电源 | 12V蓄电池(选配) |
尺 寸 | 400*300*100mm |
安装方式 | 壁挂式安装 |
MIC-1000气体报警控制器技术参数产品特点:
●3.5英寸液晶屏显示,中英文操作界面可切换(默认中文界面)
●可连接各种气体检测仪、温湿度变送器、压力变送器、风速变送器、粉尘检测仪等4-20mA信号,
●单位可选:ppm、%Vol、%LEL、pphm、ppb、mg/m3、μmol/mol、μg/m3
●4-20mA与RS485可同时输入;标准通道为8路4-20mA输入信号,RS485输入支持255路地址节点,数据输出支持标准MODBUS-RTU协议
选配:4-20mA输出、以太网模块、光纤模块、无线4G/5G/LoRa等,上位机电脑监控软件、RS485/RS232转换器、USB-RS232连接线(没有串口的电脑需选配此项)
●模块化结构设计,控制器与控制器之间可以多级级联,可以扩展输入/输出通道。
●气体报警控制器具有数据记录功能,标准容量10万条,更大容量可订制。存储时间间隔任意设置,
记录时间、浓度值、报警信息等,可设置记录实时浓度或只记录报警信息,默认设置为只记录报警
信息。支持SD卡存储,支持本机查看所有记录、选择性查看记录、删除记录。
●三种显示模式可切换:每屏显示5通道浓度、大字体循环显示单通道的浓度、实时曲线,各通道之间
自动循环或手动循环可切换,可设置是否显示最大值、最小值、气体名称,可查看历史记录曲线图。
●气体报警控制器连电脑监控功能,可连接电脑通过上位机软件24小时连续监控实时浓度,在电脑上
自动存储数据、电脑报警(需配音箱),或通过上位机软件读取某个探头或全部探头里存储的记录并
进行数据分析,可显示最大值、最小值、平均值、历史曲线、实时曲线等功能,可以数据导出或打印
●气体报警控制器具备远程传输功能,可通过有线方式将现场探头的实时浓度数据上传;同时支持选配以太网传输或无线传输功能(无线传输距离可选 2 公里、5 公里或不限距离),通过局域网、互联网或无线传输网将数据上传至监控中心、环保局及其他监控设备。上传后的数据可通过上位机软件实现显示、存储与分析,也可根据自定义通讯协议读取数据。
● 多级报警点设置,可关闭报警,不同报警输出不同报警音,区分报警音量和频率
报警种类:浓度报警、故障报警。
报警模式:低报警、高报警、区间报警。
● 支持远程零点校准,跨度校准,恢复出厂、报警设置等。
● 支持远程固件升级及远程操控探测器。
● 具有通道管理功能,如通道屏蔽/打开,通道参数修改等。
● 具有继电器输出可编程功能。
● 内置打印机(选配)。
● 本安电路设计,防爆、防振、抗静电,抗辐射。
● 执行标准:
GB 16808-2008《可燃气体报警控制器》
