氯气检测仪怎么配?事故氯吸收装置的环境探测与控制分工

日期:2026-10-26    编辑:逸云天    浏览:2

以生产或使用氯气的化工企业液氯储罐为例,配套事故氯吸收装置时,要分别安排厂房氯气探测、吸收装置运行监测和尾气排口检测。环境探头测到的浓度,回答的是所在位置有没有氯气;吸收装置是否正常处理,还要看它自己的工艺数据和排口结果。

逸云天MIC-500S可按单Cl₂环境任务配置,MIC2000承担相应测点的集中显示与报警。两款设备的选配重点,是测量范围、现场提示、电源和报警信号交给谁。吸收液在线监测、装置控制和排口检测则需分别列入方案。

【先分清环境报警、吸收过程和排口结果】

厂房空气中出现氯气后,探测器可以提供泄漏报警信息。捕集设施负责把相应区域的气体引向事故氯吸收装置,吸收装置再按自身工艺处理气体。探测、输送和吸收是不同设备完成的工作,报价单不能只用“氯气报警联动”几个字概括。

本方案依据GB 11984—2024《化工企业氯气安全技术规范》说明。其第4.3.10条,规定了液氯储罐厂房等场所的捕集设施与事故氯吸收装置的连接要求。第6.1.3条进一步规定了液氯储罐事故氯吸收装置的工艺、监测和控制要求。

其中,循环吸收液的氢氧化钠浓度和温度需要在线监测,并定期分析检测。风机自动启动与相应厂房内氯气探测器联锁,尾气排放口另设氯气探测器。这些规定分别涉及吸收液、环境空气和尾气,不能只保留一组厂房浓度数据。

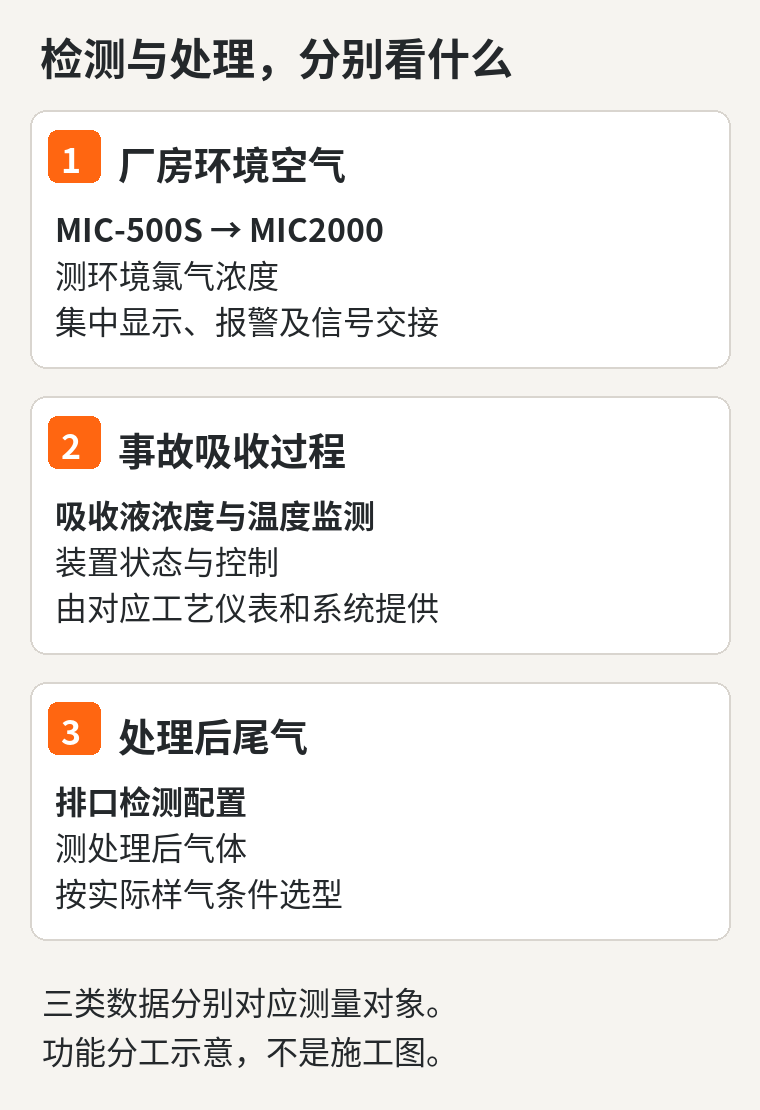

图1:检测与处理任务分工示意图。图中表示测量对象和信息用途,不是施工布点图,也不规定联锁动作时序。

本文按上述化工企业及液氯储罐配套场景说明配置。水厂、其他行业或其他类型装置,应先确认本项目适用要求,不能直接套用这里的整套安排。

【MIC-500S负责已确定位置的环境氯气检测】

对已经由设计确定的厂房环境测点,可比较MIC-500S的单氯气配置。该平台检测一种气体,基础方式为扩散测量。方案应写清“检测氯气Cl₂”,再落实范围、安装环境和输出版本,不以“固定式有毒气体检测仪”替代具体订货配置。

对于GB 11984—2024第4.3.12条适用的氯气场所,探测器量程规定为0~10ppm。一级报警值不大于1ppm,二级报警值不大于3ppm。这里的数值有明确适用对象,具体设定和其他设置要求仍按本项目设计落实。

据此,环境测点可采用的配置为:MIC-500S、单Cl₂、0~10ppm、扩散式、DC24V供电。接收端采用模拟量时,对应选择三线制4~20mA版本;采用RS485(RTU)时,则按实际通信要求配置。两种接口分别按对应的接收端和线路要求落实。


MIC-500S|固定式单气体平台

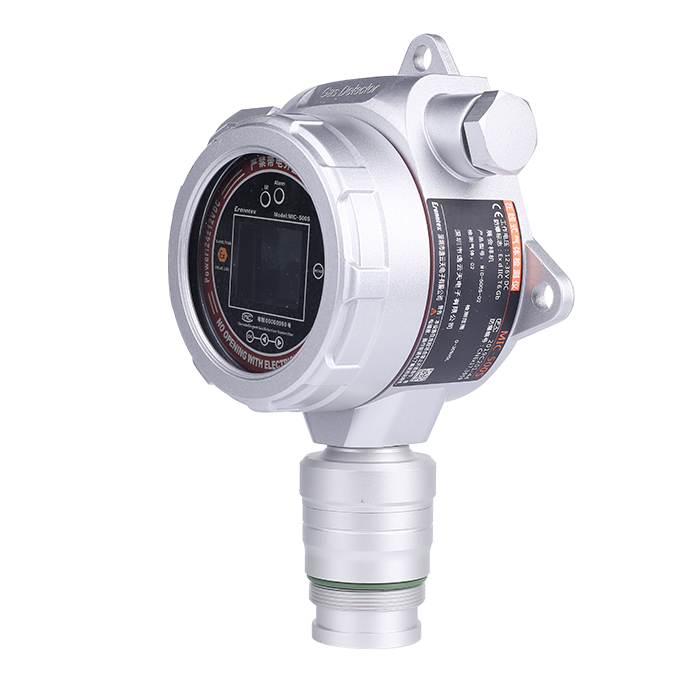

逸云天MIC-500S固定式单气体检测仪真实产品外观
图2:MIC-500S真实产品外观。本篇对应单Cl₂环境检测配置;照片保留原屏和铭牌,不作为已装氯气传感器、附件或现场安装的证明。

MIC-500S的现场声光报警灯属于选配。需要就地提示时,把一体式或分体式声光报警器写进供货清单;使用交流电源的现场,还要明确相应电源配置。不能因为控制室会报警,就默认现场也已经有提示设备。

选型资料还应说明测点有无酸雾、凝露、喷淋飞溅等条件,据此选择传感器及接触材料。第4.3.8条要求按腐蚀环境选用防腐产品。机壳防护等级与耐腐蚀条件分别核对,环境测量配置也不直接接入吸收塔尾气管道。

【MIC2000集中显示报警,控制动作按装置设计交接】

多个环境测点需要在值守位置集中查看时,可配置MIC2000气体报警控制器。它接收4~20mA和RS485信号,提供通道显示、报警及记录功能。采购时按实际测点数选择输入规格,使每个现场位置与控制器通道名称对应。

采用模拟量方案时,可将环境Cl₂探头分别接入所选MIC2000的对应4~20mA输入通道。需要交给吸收装置控制侧的报警信号,再按经确认的控制方案分配输出。通道表应能看出哪个位置报警、向哪个系统交接信息。


MIC2000|气体报警控制器

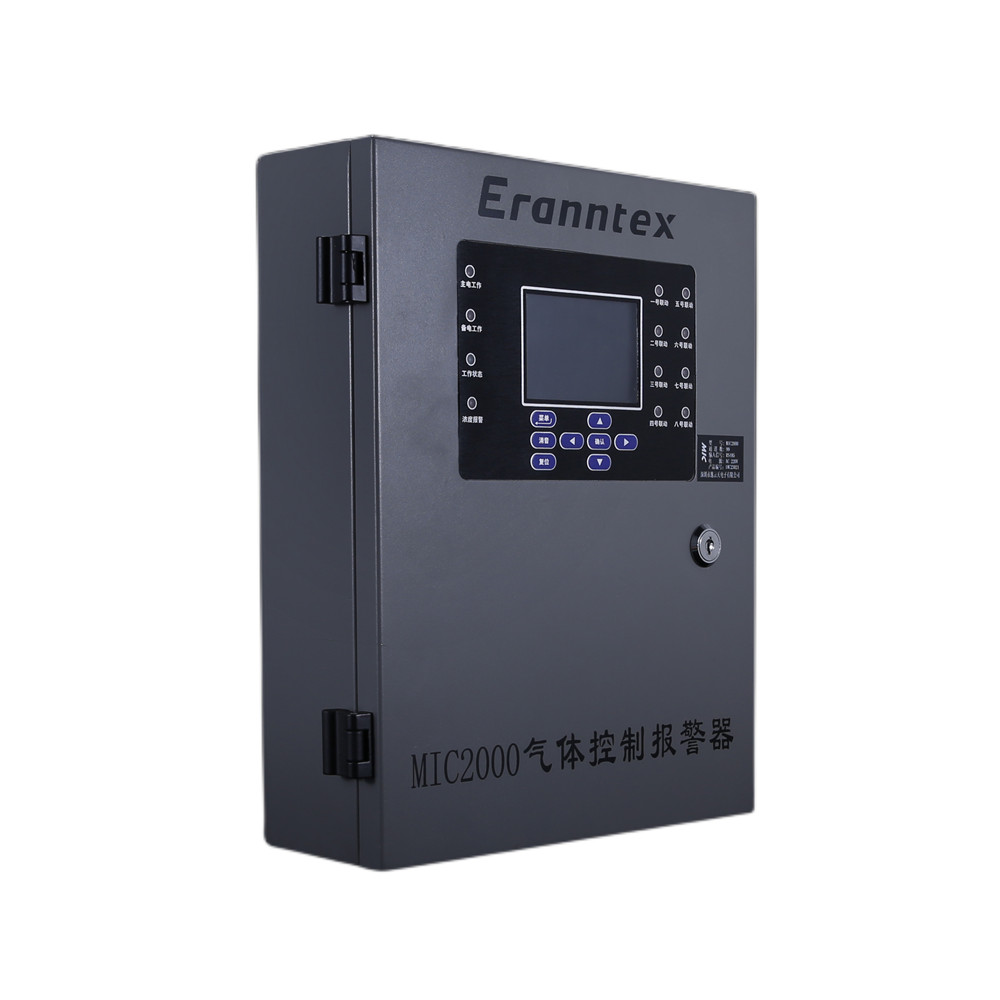

逸云天MIC2000气体报警控制器真实产品外观
图3:MIC2000真实产品外观,用于说明本篇集中显示与报警设备。实际输入路数、控制输出及选配电源按供货配置确定。

MIC2000标准配置有4路控制回路和1路公共输出,继电器可以编程控制。继电器触点适合按设计交接相应信号,不能据此直接决定风机、循环泵等负载的接法,也不能代替装置所需的完整控制与安全功能。

例如,GB 11984—2024第6.1.2条对液氯储罐区的安全仪表系统(SIS)另有要求。集中报警、基本过程控制与安全仪表功能应按设计分别落实,不能只凭报警控制器有继电器输出,就认定完成了安全仪表系统配置。

MIC2000的备用电源为选配,4~20mA输出、无线和以太网等也有相应选配项。若现场已有合用的集中报警系统,可保留它,再配置所需环境探头及提示附件,不必为展示两款设备而重复建设接收端。

【处理过程需要自己的仪表,排口也要单独测】

厂房读数变化不能直接说明吸收液还剩多少处理能力。针对液氯储罐事故氯吸收装置,第6.1.3条同时涉及碱吸收、热交换能力,以及吸收液氢氧化钠浓度、温度和定期分析检测。这些信息要由相应工艺仪表和检测记录提供。

因此,装置设备表应单列吸收液浓度及温度监测,并明确循环泵、风机、备用设备和供电安排。环境Cl₂探头、集中报警控制器与这些设备各有任务。验收时,按装置设计核查各自功能,不能只看一个报警灯是否点亮。

尾气排口则按实际温湿度、压力、背景组分和测量目的另定检测配置。厂房环境探头的量程和外壳,不能直接证明它适合排口。排口数据要对应处理后气体,环境数据要对应相应厂房测点,两类记录分别标清位置。

联动验证按经确认的方案实施,分别核查报警是否送达、设计要求的装置动作是否发生、运行状态是否正确显示,以及排口检测是否正常。恢复到低读数本身,不作为装置验收或人员重新进入的单独依据。

【询价时,把环境检测和吸收装置供货分开写】

向逸云天询价时,提供场所类型、设计测点及数量、供电条件、现有接收设备和信号交接要求。据此落实MIC-500S的Cl₂配置,以及是否需要MIC2000。现场声光、电源、备用电源和通信选配逐项列明,避免到货后再补附件。

吸收装置厂家或相应配套方另行列清工艺监测、控制功能和尾气检测,并说明哪些已经包含在成套设备内。最终设备表应能对应每个测量对象、安装位置和使用任务;已有合用设备保留,需要补的部分再采购。

相关依据:GB 11984—2024《化工企业氯气安全技术规范》官方信息。

引用范围:第1章,第4.3.8、4.3.10、4.3.12及6.1.2、6.1.3条。产品配置依据逸云天《产品技术规格书》。标准核验日期:2026年10月26日。
