固定式气体检测报警系统如何组网?探测器、报警控制器与联动配置解析

一台固定式气体检测仪可以持续监测一个位置,但工业现场往往同时存在多个检测点。
泵、阀门、储罐、管线连接处、气瓶间或生产设备周边可能需要分别设置探测器。现场人员还可能要求在值班室集中查看浓度,并在气体达到报警条件后启动声光报警、风机或其他联动设备。
这时要解决的是一整套检测报警系统的配置问题。
常见链路可以表示为:
风险区域 → 检测点位 → 固定式气体探测器 → 信号传输 → 报警控制器 → 声光报警 / 继电器联动 / 上位系统

各环节确定以后,才适合进一步确定探测器数量、控制器通道和通讯方式。




一、先确定检测点,再计算需要多少台探测器

固定式气体检测系统不能只按照厂房面积估算探测器数量。
一个项目首先要确认可能出现气体泄漏或异常积聚的位置,然后结合目标气体、工艺设备、通风条件、现场结构和人员活动区域确定检测点。
例如,同一个车间内可能同时存在多个潜在泄漏源。即使检测的是同一种气体,不同位置也可能需要独立监测。
因此,项目初期资料至少要能回答三个问题:
检测什么:可燃气、有毒气、氧气或具体工艺气体
在哪里检测:设备、管线、储存区域或其他风险点
检测多少点:按实际风险位置确定探测器数量

具体点位还应结合项目所属行业和适用规范确定。
例如,石油化工工程涉及可燃气体和有毒气体检测报警设计时,GB/T 50493-2019 对检测报警系统和检测点设计有专门要求。相关要求不能直接套用到所有工业场景。应急管理部门公开答复也明确引用该标准处理石油化工 GDS 系统设计问题。

二、固定式气体探测器负责现场连续检测

检测点确定后,需要为每个点配置相应的固定式气体探测器。
探测器配置不能只写一个气体名称。实际还涉及:
气体 → 量程 → 检测原理 → 检测方式 → 环境条件 → 输出信号
以逸云天 MIC-600 为例,按照当前内部产品规格表:
检测气体:1~6种
典型精度:±2%F.S,可选更高精度传感器
检测方式:扩散式,可选流通式、泵吸式
显示:2.5英寸高清彩屏
工作电压:DC24V
有线输出:RS485(RTU)、三线制4~20mA
扩展通讯:HART5、4G、NB-IoT、LoRa等按配置选配
继电器:1~3组继电器干接点输出
现场报警:声光报警灯为选配
防护等级:IP66/IP67

这里需要区分标准能力和扩展能力。
MIC-600 的 RS485(RTU)和三线制4~20mA可以作为常规系统接入方式;HART、4G、NB-IoT、LoRa等属于根据项目选择的扩展通讯能力,不能默认写成每台设备都配置。
同样,1~6种气体描述的是该型号的配置范围,具体项目仍要根据实际订货配置确定。

三、4~20mA和RS485承担探测器与控制系统之间的数据传输

现场探测器获取浓度后,需要把检测结果送到报警控制器、PLC、DCS或其他系统。
工业气体检测中常见的两种接口是:
4~20mA:模拟量传输,单个探测器通常对应控制系统的一个模拟量输入
RS485:数字总线通讯,可以通过设备地址管理多个节点

选哪一种,要看现场原有系统、探测器数量、布线条件、通信距离以及后续扩展需求。
例如一个只有少量探测器的项目,可以采用相对直观的4~20mA回路。
当检测点增加,需要通过总线管理多个设备时,可以进一步评估RS485方案。
两种方式也可以在同一项目中根据不同设备和控制架构组合使用。
关于4~20mA与RS485的具体差异,本 Theme 的 yiyuntian.com 页面会单独处理,不在这篇系统组网文章里继续展开。

四、什么时候需要气体报警控制器?

现场只有探测器并不代表一定要增加独立控制器,系统结构要结合项目要求确定。
当多个检测点需要集中显示、统一报警、保存记录或者进行继电器联动时,气体报警控制器可以作为集中管理设备。
它接收前端探测器传来的信号,再处理显示、报警和输出控制。
这里必须区分两个设备的职责:
固定式气体探测器负责检测气体。
气体报警控制器负责接收和管理探测器信号。
报警控制器本身不能代替现场气体探测器。




五、MIC3000可以怎样接入多点固定检测系统?

按照当前逸云天内部规格表,MIC3000属于气体报警控制器。
它可以接收4~20mA和RS485探测器信号,并根据系统规模选择不同输入配置。
显示:9英寸高清液晶触摸屏
操作系统:Linux
输入信号:4~20mA、RS485
4~20mA输入:1~8路起,可配置16、24、32路
RS485输入能力:最高256路
系统级联:最高支持1000个输入通道
标准控制回路:8路 + 1路公共输出
扩展控制回路:可配置16、24、32路
标准输出:RS485,MODBUS协议
扩展输出:4~20mA、4G、433M、LoRa、Zigbee、以太网等
数据记录:标准容量10万条,支持SD卡
继电器输出:标准8组 + 1组公共报警输出
报警:声光报警,三级报警

这里同样不能把最高能力写成标准配置。
例如:

“MIC3000可以接1000个探测器”
这种表达并不准确。
更合适的说法是:

MIC3000 的4~20mA输入可根据项目选择不同通道配置,RS485最高支持256路输入;系统级联时最高支持1000个输入通道。
其中“1000个输入通道”属于系统级最高扩展能力,不应作为普通项目默认配置。

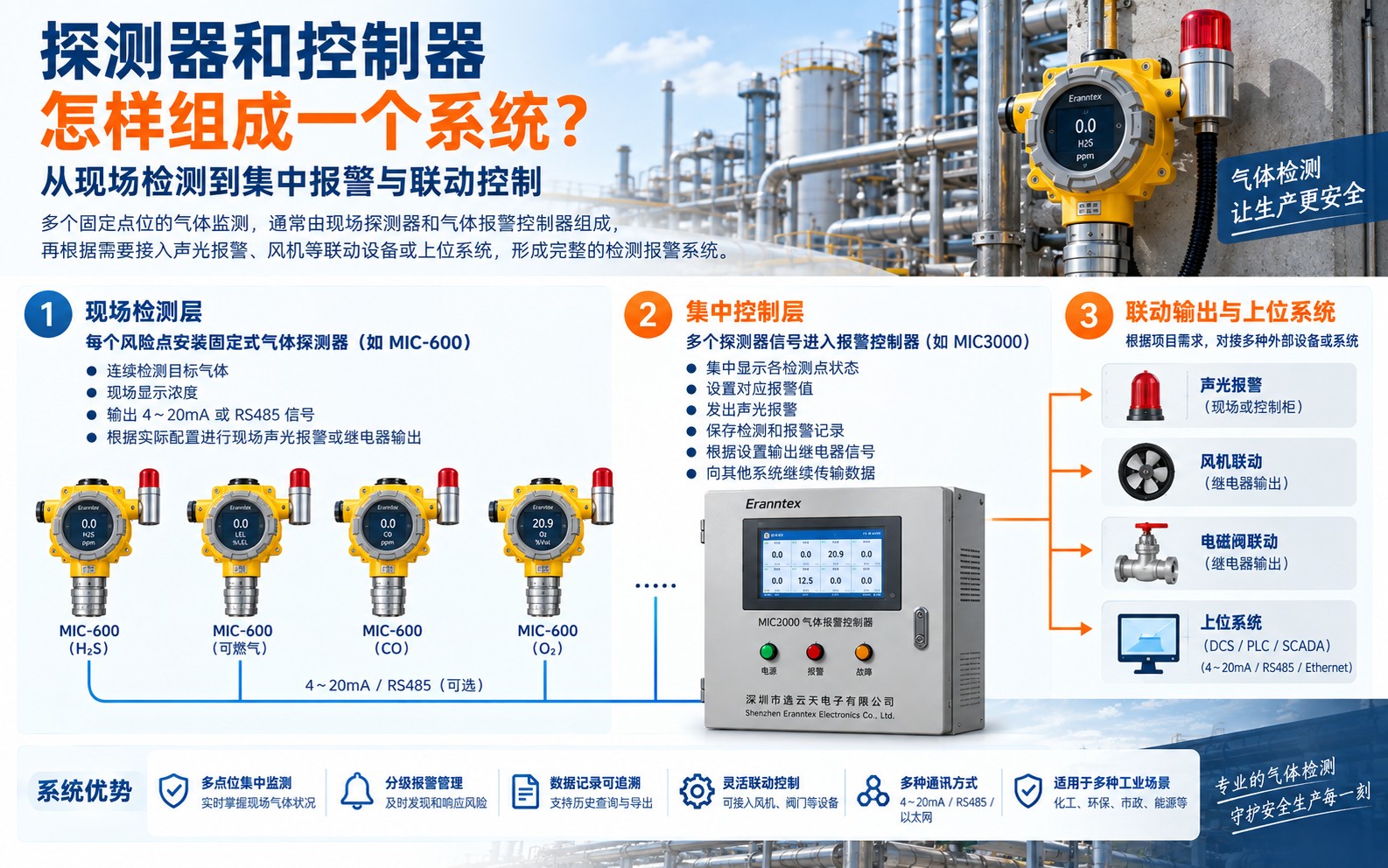

六、探测器和控制器怎样组成一个系统?

假设一个项目需要监测多个固定点位,系统可以按照下面的逻辑配置。

现场检测层
每个风险点安装相应的固定式气体探测器。
探测器负责:

连续检测目标气体;
显示浓度;
输出4~20mA或RS485信号;
根据实际配置进行现场声光报警或继电器输出。

集中控制层
多个探测器信号进入报警控制器。
控制器负责:

集中显示各检测点状态;
设置对应报警值;
发出声光报警;
保存检测和报警记录;
根据设置输出继电器信号;
向其他系统继续传输数据。

以 MIC-600 + MIC3000 为例,可以由MIC-600承担现场检测,由MIC3000集中接收并管理多个检测点。
最终通道数量和通讯方式需要根据项目实际点数确定。




七、气体超标后怎样联动风机或其他设备?

报警控制器除了显示浓度,还可以通过继电器输出参与外部设备联动。
MIC3000当前内部规格表中,标准配置为:
8组继电器触点输出 + 1组公共报警输出。
更高配置可以扩展控制回路。
每个检测回路可以设置报警条件,并根据系统配置绑定继电器输出。
因此,一个典型控制逻辑可以是:
探测器检测浓度 → 控制器判断报警状态 → 声光报警 → 继电器输出控制信号 → 外部控制回路执行动作
外部设备可能包括风机、阀门或其他控制设备。
需要注意,报警控制器的继电器触点通常承担控制信号作用。实际风机、电磁阀等设备的供电、接触器、电气保护和联锁逻辑,应由相应的电气控制回路完成。
不能把“有继电器输出”直接理解为控制器可以直接给任何功率设备供电。

八、已经有PLC或DCS,还要不要报警控制器?

这个问题没有统一答案。
如果现场已有PLC或DCS,探测器的4~20mA或RS485信号在技术上可以根据接口条件进行系统集成。
但项目还要考虑:

适用行业规范;
报警系统是否要求独立设置;
现场报警和集中报警;
故障监测;
继电器联动;
数据记录;
项目验收要求。

例如在石油化工工程语境下,应急管理部公开答复引用 GB 50493-2019 第3.0.8条指出,可燃气体和有毒气体检测报警系统应独立于其他系统单独设置;当检测信号作为SIS输入时,还涉及相应安全仪表系统设计要求。
所以,是否采用独立报警控制器,需要结合具体项目确定。
不能只根据“PLC还有空余模拟量通道”作出判断。

九、项目需要远程监测时,应该在哪一层增加通讯?

远程监测可以出现在不同层级。
一种做法是在现场探测器增加无线传输配置。
例如MIC-600可以根据项目选配4G、NB-IoT、LoRa等无线通讯。
另一种做法是在集中控制层统一向外传输。
MIC3000的标准输出包含RS485 MODBUS,另外可以按配置扩展4~20mA、4G、433M、LoRa、Zigbee或以太网等接口。
因此,是否需要给每个探测器增加无线通讯,要看系统结构。
当几十个探测器已经通过有线方式集中到控制器时,从控制器统一向上位系统传输,往往和“每个探测器各自联网”属于两种不同架构。
设计时应先确定数据最终需要到哪里:
现场 → 值班室 → PLC/DCS → 上位机 → 远程平台
再决定通讯部署在哪一级。

十、采购一套固定式气体检测报警系统,需要准备哪些信息?

如果项目已经进入询价阶段,可以先整理下面这些信息:
检测气体:每个区域检测什么气体
检测点位:每种气体需要几个检测点
浓度范围:预计量程或现场浓度范围
环境:温度、湿度、防爆、粉尘、腐蚀等
探测器:单气体还是多气体配置
信号:4~20mA、RS485或其他接口
控制器:需要集中管理多少检测点
报警:是否需要现场声光报警
联动:是否需要风机、阀门等控制信号
系统接入:是否接PLC、DCS或上位机
远程通信:是否需要4G、LoRa、NB-IoT或以太网等
数据记录:是否需要历史记录及更大存储能力

这些信息比单独提供一句“需要一套固定式气体报警系统”更容易确定实际配置。




十一、涉及可燃气体报警控制器时,要核对当前标准版本

可燃气体报警控制器相关国家标准已经发生更新。
GB 16808-2025《可燃气体报警控制器》已于2026年8月1日实施,目前为现行强制性国家标准;GB 16808-2008已经废止。
因此,新项目涉及可燃气体报警控制器的产品资料、证书和验收依据时,应核对当前适用标准。
这并不意味着某个具体逸云天型号可以仅凭型号名称直接宣称符合 GB 16808-2025。具体产品的标准符合性和认证状态,应以对应型号的有效证书和项目资料为准。

固定式气体检测报警系统配置示例
对于一个已经确定多个检测点的工业项目,可以按以下顺序整理需求:

确定气体和点位 → 选择固定式探测器 → 确认4~20mA或RS485 → 确定控制器输入通道 → 设置报警 → 配置继电器联动 → 确认PLC/DCS或远程平台接入
逸云天MIC-600可以承担现场固定检测,MIC3000可以作为多点集中控制设备。两者的气体配置、输入通道、通讯方式和扩展功能,应按照具体项目确认。
项目询价时提供检测气体、检测点数量、量程、安装环境、通讯方式和联动需求,即可进一步确定探测器和控制系统的具体配置。
